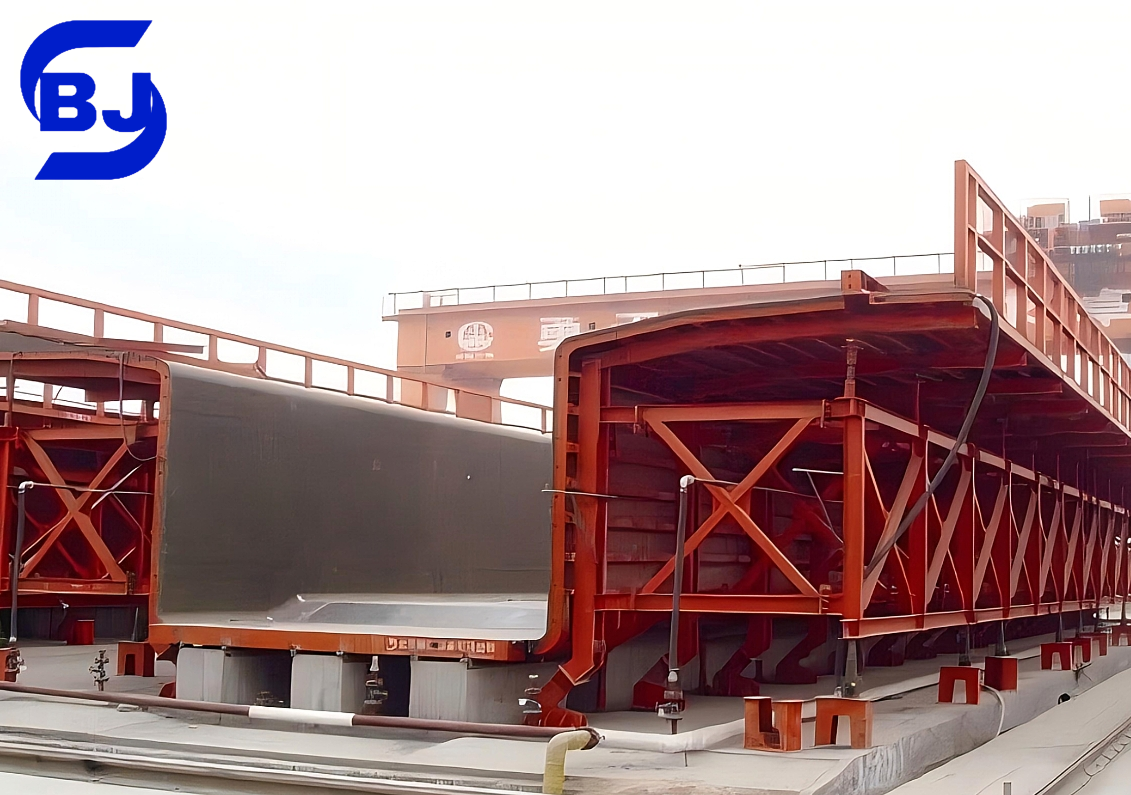

Tipos de Puentes de Viga Cajón de Acero

Los puentes de viga cajón de acero utilizan secciones rectangulares huecas para soportar cargas. Se clasifican por sección transversal, función y método de construcción.

1. Por Sección Transversal

• Viga Cajón Unicelular: Una cámara cerrada; buena resistencia torsional (ej., viaductos urbanos).

• Viga Cajón Multicelular: Diafragmas internos mejoran la resistencia (ej., tableros de puentes atirantados).

• Vigas Cajón Gemelas: Cajones separados para tableros anchos o estabilidad al viento (ej., Puente Akashi Kaikyo).

2. Por Función Estructural

• Simplemente Apoyado: Un solo vano, fácil de erigir (vanos de 20–50 m).

• Vanos Continuos: Múltiples vanos para tableros más suaves (vanos >200 m).

• Vigas de Canto Variable: Optimizadas para momentos flectores (ej., Puente Caiyuanba de Chongqing).

3. Por Método de Construcción

• Colocación por Vanos Completos: Secciones prefabricadas izadas en su lugar (para cruces de ríos).

• Ensamblaje en Voladizo: Segmentos añadidos simétricamente desde pilares (ej., Puente Humen).

• Colocación Incremental: Empujado longitudinalmente a su posición (ej., Puente Ganter).

• Erección por Giro: Rotado en su lugar sobre obstáculos (ej., cruces ferroviarios).

4. Tipos Especiales

• Vigas Cajón de Acero Planas: Perfil bajo para aerodinámica (ej., Puente del Gran Belt).

• Vigas Cajón Mixtas: Cajón de acero + tablero de hormigón (ej., Puente Lupu de Shanghai).

• Vigas con Alma de Acero Ondulado: Reduce peso (ej., Puente Tamagawa de Japón).

Ventajas: Ligereza, capacidad para grandes vanos, construcción rápida.
Desafíos: Protección contra corrosión, riesgo de pandeo en secciones de pared delgada.

Ejemplos Icónicos:

• Viaducto de Millau (Francia): Vigas cajón multicelulares.

• Puente 1915 Çanakkale (Turquía): Puente colgante con tablero de cajón de acero.
